貴州GPS測量儀器知識之經緯儀 測量輸電線路工程

1 經緯儀概況

經緯儀是架空線路基礎工程主要測量儀器之一，可用來測量水平角度、豎直角度、距離和高程。經緯儀的種類很多，它的結構也是多種多樣的
，一般常用的普通經緯儀有遊标和光學兩種。目前，輸配電線路工程測量中主要用RTK或全站儀測量，但還是部分施工單位採用經緯儀測量。貴州GPS測量儀器告訴大家經緯儀測量大多採用光學經緯儀和電子經緯儀。本次主要針對經緯儀測量進行詳細闡述，若需學習其他測量方法的我們将在今後找機會再作介紹。

線路工程上常用的光學經緯儀有DJ1、DJ2、DJ6 等幾種類型。

“D”、“J”分别爲大地測量和經緯儀的漢語拼音第一個字母，數字“1”、“2”、“6”是表示儀器的精度等級，即該類儀器的一測回水平方向中的誤差，以秒爲單位來表示。數字越小
，儀器精度越高。

1．望遠鏡反光手輪；2．讀數顯微鏡；3．照準部水準管；4．照準部制動螺旋；5．軸座固定螺旋；6．望遠鏡制動螺旋；7．光學瞄準器；8．測微輪；9．望遠鏡微動螺旋；10．換像手輪；11．照準部微動螺旋；12．水平度盤變換手輪；13．腳螺旋；14．豎盤反光鏡；15．豎盤指标水準管觀察鏡；16．豎盤指标水準管微動螺旋；17．光學對中器目鏡；18．水平度盤反光鏡。

2 經緯儀對中

對中就是将經緯儀水平度盤的中心安置在測站點的鉛垂線上。方法步驟如下：

1．測站點上安置經緯儀，目估大緻對中；(記）

2．旋轉光學對點器的目鏡，使分劃闆清晰；

3．拉出或推進對中器的物鏡管，使測站點的标志成像清晰；

4．雙手各提腳架一條腿前後、左右擺動眼觀對中器尋找目标，使測站點标志的影像精確位於分劃闆小圓圈的中心。

3 經緯儀的整平

整平的目的是使儀器的豎軸處於豎直位置，水平度盤處於水平位置
，其操作步驟如下：

1）使基面處於水平狀态，（記）

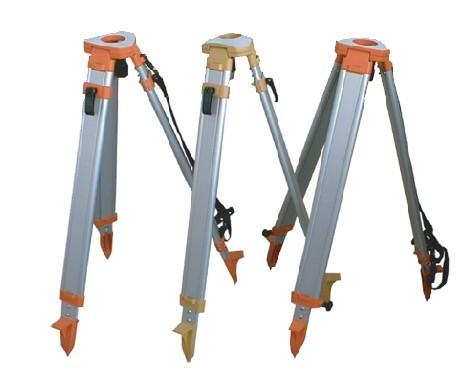

來回調節三角架的三條腿的長短，使基面圓水準器的氣泡落在小圓圈内。（粗平）

注意：調節三腳架架腿時，要使用雙手操作，避免因操作用力不當，大幅度地晃動儀器會出現損壞儀器的現象。同時，要注意三腳架的三個腿要踩實。

2）在圓水準器氣泡居中的前提下，轉動儀器，使照準部水準管平行於任意兩個腳螺旋的連接線方向。

3）兩手同時向内或向外旋轉這兩個腳螺旋，使水準管的氣泡居中（注意：氣泡移動的方向和轉動腳螺旋時左手大拇指運動方向相同）。

4）氣泡居中後
，将儀器照準部旋轉90°，再  用第三個腳螺旋使氣泡居中。

5）按上述步驟反複進行，直至長水準管在任  何位置氣泡偏離中央不超過半格爲止。

6）架頭上移動儀器，精確對中 。

7）反複(2)--（4）步驟，既滿足精確對中，  又滿足氣泡居中。

整平的操作方法：（氣泡的走向與左手母指的旋轉方向一緻）

4 經緯儀瞄準目标

1．目鏡調焦對光：

貴州GPS測量儀器告訴大家松開經緯儀望遠鏡、水平制動和豎直制動螺旋，使望遠鏡朝向天空或較遠處，轉動目鏡調焦螺旋，直至望遠鏡内十字絲清晰。

注意：若同一個人觀測，在觀測過程中
，不需要對目鏡再進行對光調整。否則，就需要對儀器進行檢校。

2．照準标志：

測量角度時，儀器安置點稱爲測站點，遠方目标點稱爲照準點，在照準點上必須設立照準标志便於瞄準。測角度時用的照準标志有花杆、視距尺、塔尺或測釺、垂球線等。

3．粗瞄準目标：

使用望遠鏡上的缺口和準星（或瞄準器）照準目标，使觀測目标在望遠鏡的視場内，即旋緊望遠鏡和各制動螺旋。

4．物鏡調焦對光：

轉動望遠鏡對光螺旋，使觀測的目标影像清晰，同時注意消除視差（視差的消除方法與水準儀消除視差的方法相同）。

5．精確照準：

當目标成像較細時，可使用十字絲縱絲的單絲照準目标。轉動照準部微動螺旋，使被觀測的目标，準確地與十字絲縱絲重合。若目标是标杆或成像有一定的寬度時，可使用十字絲縱絲的雙絲照準目标，即使目标成像準確地夾在雙絲的中間。這種情況要求照準目标必須垂直，用雙絲檢查照準目标時
，其左右是否對稱
。

注意：旋轉照準部微動螺旋精確照準目标時，應盡可能地使微動螺旋的旋轉方向一緻，若旋轉過而沒有照準目标時，不要使用回轉的方法照準目标，應松動制動螺旋，重新照準，以避免因微動螺旋有間隙差造成測量誤差。

目标點瞄準方法

瞄準目标時要用十字絲的中央部位。如觀測水平角，可視目标影像的大小情況，将目标影像夾在雙縱絲内且與雙絲對稱，或用單縱絲與目标重合，如上圖所示。爲瞭減少目标傾斜對水平角的影響，如上圖、（c）的情況，應盡可能瞄準目标底部。如用垂球線作爲找準的目标，應注意使垂球尖準確對正測點，並瞄準垂球線的上部，如上圖 。

5 經緯儀讀數及讀數方法

1．度盤讀數

兩個度盤讀數都是用望遠鏡旁邊的讀數顯微鏡去讀取。水平度盤影像用水平度盤照明反光鏡（18）照明，豎直度盤影像用豎盤照明反光鏡（14）照明
。J2光學經緯儀的讀數窗中隻能看到水平度盤或豎直度盤二者之一的影象。

位於支架外側的換象手輪（10），用以變換兩度盤的影像，欲使顯微鏡中現出水平度盤影像，順時針方向轉動換象手輪（10），到轉不動爲止，欲使顯微鏡中現出豎直度盤影像，則逆時針方向轉動換象手輪，到轉不動爲止。

無論那個度盤的影像出現於顯微鏡中、測微小窗的影像總是出現於度盤影像的左邊，轉動讀數顯微鏡目鏡（2）可使度盤的影像清晰。

2．水平度盤讀數

放松止動螺旋（4）和（6），轉動照準部，用望遠鏡上的光學瞄準器（7）的十字絲粗略找準目标，輕輕鎖緊止動手輪（4）和（6），旋轉照準部微動螺旋（11）和望遠鏡微動螺旋（9），使望遠鏡分劃闆十字絲精確照準目标。目标小於雙絲之間的寬度宜用雙絲瞄準，反之則用單絲瞄準。

順時針轉動換象手輪（10）到轉不動爲止，使蓋面白線成水平，打開與轉動水平度盤照明反光鏡（18），使水平度盤有均勻、明亮光線照明。調節讀數顯微鏡目鏡（2），使度盤影像清晰、明確。撥開水平度盤變換手輪的護蓋，轉動變換手輪（12），使在讀數窗内看到所需之度盤讀數。（水平調零之用）

關好護蓋，應注意在轉動變換手輪（12）時不宜用力過大，以免影響望遠鏡豎絲偏離目标。在置換度盤位置後，宜檢查一下望遠鏡内見到的目标是否移動。

測微手輪的最後轉動必須是同一順時針方向的。當轉動測微手輪至測微尺刻劃未端時，應注意不宜再繼續轉動
，以免損傷測微尺。

3．讀數方法

J2經緯儀讀數窗口有兩種，一種如上圖(一)，整度數由上窗中央或偏左的數目字讀得171°，上窗口中的小缺内的數字爲整十位分數；左窗内左邊數字爲整分數，右邊的數字爲整十秒數，個位秒數從上數到指标線有多少格數即爲整秒數。

測微尺上下共刻600格，每小格爲1″，共計10′，左邊的數目字爲分，右邊的數目字乘10″，再數到指标線的格數即秒數。度盤上讀得的讀數加上測微尺上讀得的讀數之和即爲全部的正確的讀數。如上圖：9′+2×10″+6″＝9′26″

1)當小窗口中的讀數爲4或5時，應讀窗口中偏左或居中數值爲整度數，

2）當小窗口中讀數爲0、1、2時且左邊的整度數可能看不齊，這時應讀偏右或居中的值，

3）當小窗口中出現3數值時，上面的應讀度數一般在居中位置。

另一種如上圖，按正像在左（中心偏左或中心），倒像在右（中心偏右或中心），相距最近的一對注有度數的對徑分劃（二者相差180°）進行，正像分劃線所注度數即爲要讀的度數；正像分劃線和倒像分劃線間的格數乘以整十分，即爲整十位分數，不足10′的餘數則在測微尺上讀得。

J2 的讀數方法 一般採用對徑重合讀數法——轉動測微輪，使上下分劃線精確重合後讀數。

4. 豎直度盤讀數

貴州GPS測量儀器反時針方向轉動換象手輪（10）至轉不動爲止，使蓋面白線成豎直位置，打開和轉動豎盤照明反光鏡（14），使豎直度盤有均勻、明亮光線照明，按上述讀數符合方法和讀數方法即可讀得豎直度盤的讀數。

但在每次讀數前應旋轉豎盤指标微動螺旋（16），使得在觀察棱鏡（15）内看到的豎盤水準器水泡精確符合（即望遠鏡在盤左位置，當水準器的氣泡居於中央時，豎直度盤的讀數是90°）。
